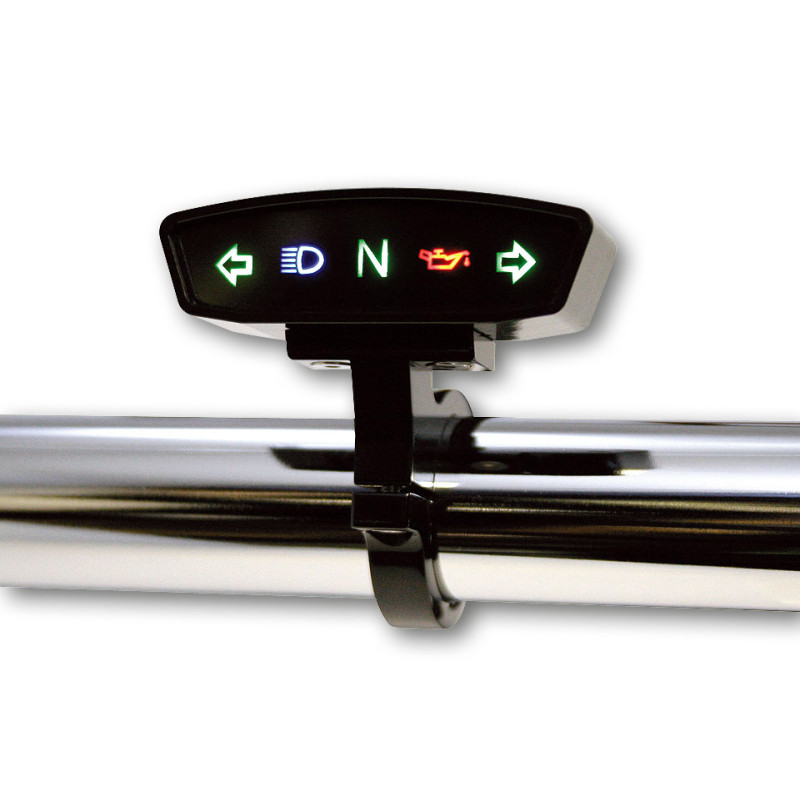

Highsider Controlelampen Display

Highsider controlelamp display. Deze stijlvolle unit is van hoge kwaliteit en bevat de belangrijkste indicatie lampjes voor tijdens het rijden.

Lampjes:
- Richtingaanwijzer links en rechts
- Grootlicht
- Neutraal
- Oliedruk

Eigenschappen:
- Per stuk
- Meerde kleuren te bestellen
- Aluminium huis
- WxBxD: 57x17,5x18mm

Let op, wordt zonder stuurklem geleverd. Is optioneel (zie accessoires)

Aansluiten kabels:
zwart (massa) + Oranje (voeding) = knipperlicht links
zwart (massa) + Blauw (voeding) = knipperlicht rechts
zwart (massa) + Geel (voeding) = Grootlicht
Als Neutraal/oliedruk negatief is:
Sluit grijze kabel aan op neutraal-lampje en bruine kabel op 12V (voeding)
Sluit groene kabel aan op oliedruk-lampje en paarse kabel op 12V (voeding)
Als neutraal/oliedruk positief is:
Sluit bruine kabel aan op neutraal-lampje en grijze kabel op massa (-)
Sluit paarse kabel aan op oliedruk-lampje en groene kabel op massa (-)
