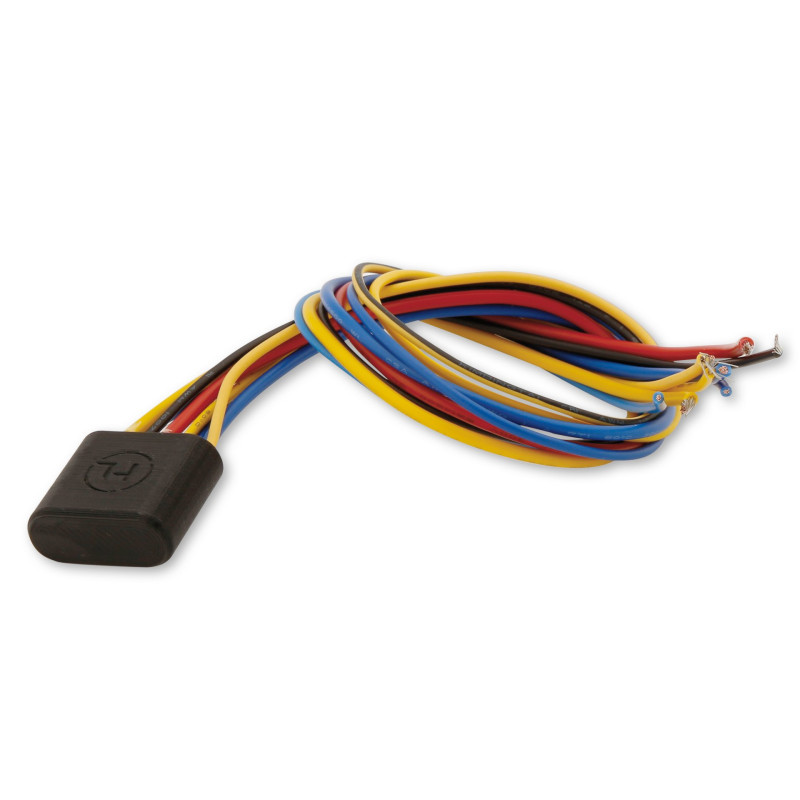

Highsider Relais Elektronisch 6-14V

Highsider elektronisch relais (twee-kanaals) 6-14V.

Voorbeeld 1 :
Je wilt een kleine drukknop met een laag debiet gebruiken om bijvoorbeeld een claxon te schakelen (hoog stroomverbruik). Om beschadiging van de knop door het normale stroomverbruik te voorkomen, wordt dit eenvoudig elektronische relais gebruikt. Hiermee kunnen schakelaars of knoppen worden gebruikt om hoge stromen te schakelen.

Voorbeeld 2:
Op sommige motorfietsen (bijv. INDIAN) wordt de aarde van het knipperlichtsignaal geklokt.
Dat betekent: Met behulp van het elektronische tweekanaalsrelais kan het nu het grondknippersignaal naar positief omzetten. Zo kunnen alle knipperlichten, knipper-/achterlichtcombinaties of knipper-/positielichten nog steeds worden gebruikt.

Eigenschappen:
- Per stuk
- Volledig waterdicht
- BxHxD: 17x17x9,5mm

Aansluitingen:
Rood (dik) = ontsteking plus 12V(+)
Geel (dik) = Werkuitgang CH2 (+)
Blauw (dik) = Werkuitgang CH1 (+)
Geel (dun) = Controle plus signaal CH2
Blauw (dun) = Controle plus signaal CH1
Geel/Zwart (dun) =Controle minsignaal CH2
blauw/zwart (dun) = stuurminussignaal CH1
maximaal vermogen: 40 Watt
