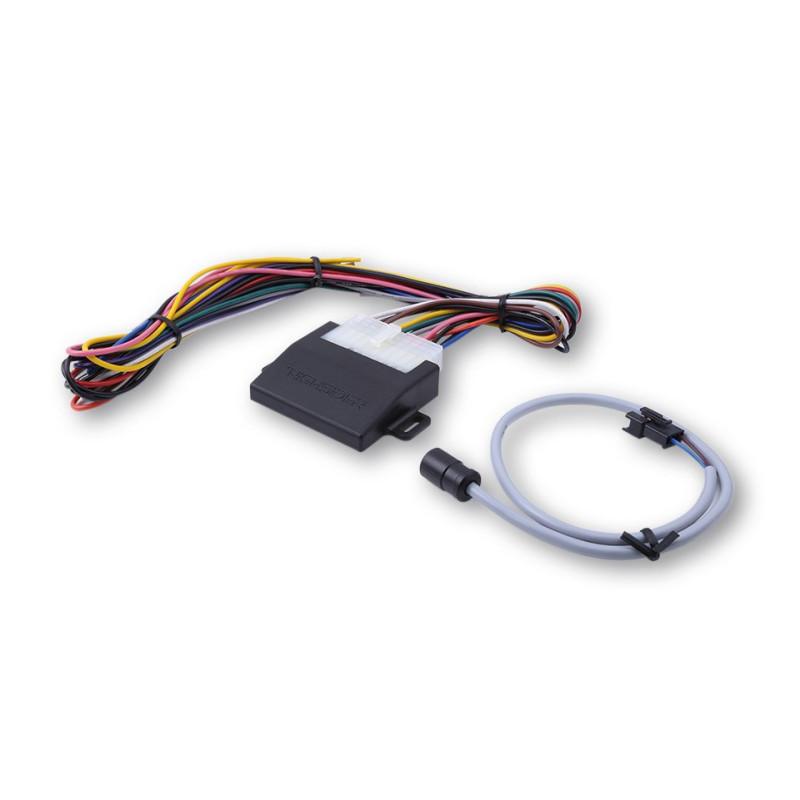

Highsider Control E-Box TYPE1

Highsider Control E-Box TYPE1 voor DRL. Voor het schakelen van Highsider LED koplamp verlichting zonder aparte lichtschakelaar. Deze box detecteert of het licht of donker wordt en schakelt dan automatisch tussen dimlicht en dagrijverlichting.

Volgens de regelgeving moet het dagrijlicht zo worden aangesloten dat het automatisch uitgaat als het grootlicht wordt ingeschakeld. Omdat bij voertuigen zonder lichtschakelaar de hoofdkoplamp altijd aan is, zou de functie van het HIGHSIDER-dagrijlicht niet correct kunnen worden gebruikt.

Eigenschappen:
- Per stuk
- LxBxH: 48x56,5x16mm
- Compatibel met de Highsider Type8 koplampen.

Connectoren:
Paars/zwarte kabel = grootlicht IN
Geel/groene kabel = parkeerlicht IN
Zwarte kabel = aarde IN (-)
Rode kabel = voedingsspanning IN (+)
Blauwe kabel = dimlicht UIT
Zwarte kabel = aarde UIT (-)
Roze kabel = Dagrijverlichting UIT (TFL)
Oranje kabel = Dimlicht IN
Grijze kabel = Programmeerkabel
Groene kabel = Grootlicht UIT
Bruine kabel = Positielicht/parkeerlicht (OUT)
Zwarte kabel = Aarde UIT (-)
Witte draad = TFL-indicatielampje UIT
